IBG-Ausrüstung für Inliner-Einbau

Mit Hilfe einer Inversionstrommel kann ein Liner leicht in ein beschädigtes Rohr eingeführt werden. Der gewickelte
Liner wird mit Luftdruck in den zu reparierenden Rohrabschnitt "aufgeblasen". Der Liner wird "invertiert", d.h. das ursprünglich innen liegende harzgetränkte Gewebe legt sich direkt an die Innenfläche des Rohres und die beschichtete Innenfläche bildet nun die Innenseite des Rohres. Durch den Betrieb des Sanierungsverfahrens an der Inversionstrommel können der Inversionsdruck und die Vorschubgeschwindigkeit durch das Rohr ständig kontrolliert werden. Nach dem Einbringen des Inliners wird über die Trommel ein Heizmedium (Heißwasser oder Dampf) in den Liner eingeleitet, wodurch dieser aushärtet". Nach dem Aushärtungsprozess wird ein neues Rohr in das alte Rohr eingebaut.

BG INV-Drum USP's

  • ☑ Hochmoderne und komplett aus Edelstahl gefertigte Konstruktion

    ☑ 10 Jahre Garantie auf den Trommelkörper

    ☑ 2 Jahre Garantie auf das komplette System

    ☑ Kompaktes Design bis zu einem Durchmesser von 3.000 mm (10ft) für Inliner bis DN 2.000 (80 inch)

    ☑ TÜV-geprüft & zertifiziert

    ☑ Pneumatische Abdichtung der Klappe gewährleistet hohe Zuverlässigkeit der Abdichtung.

    ☑ Mehr als 400 Inversionstrommeln weltweit ausgeliefert.

    ☑ 8ft

    ☑ Mehr als 400 Inversiondrums weltweit ausgeliefert.

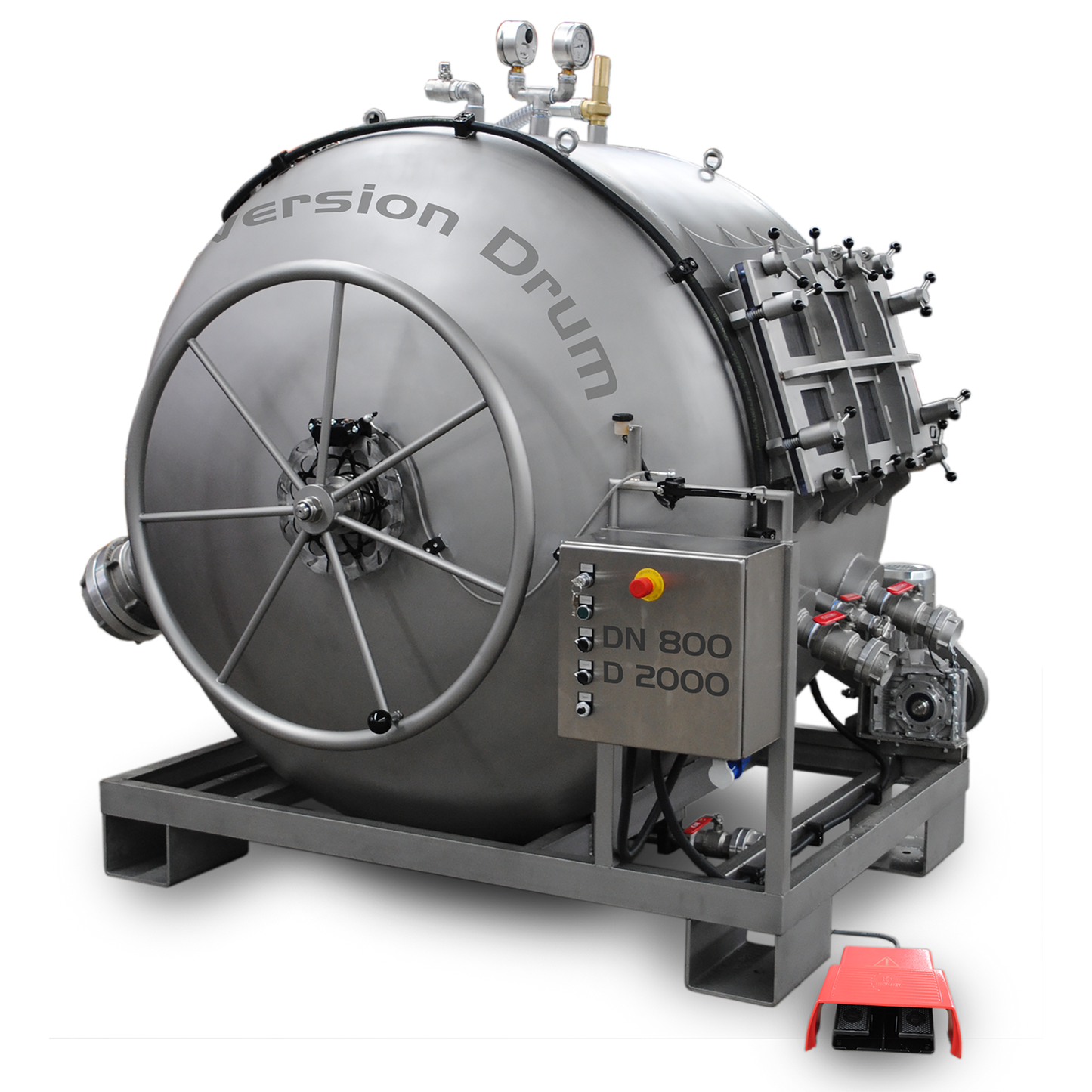

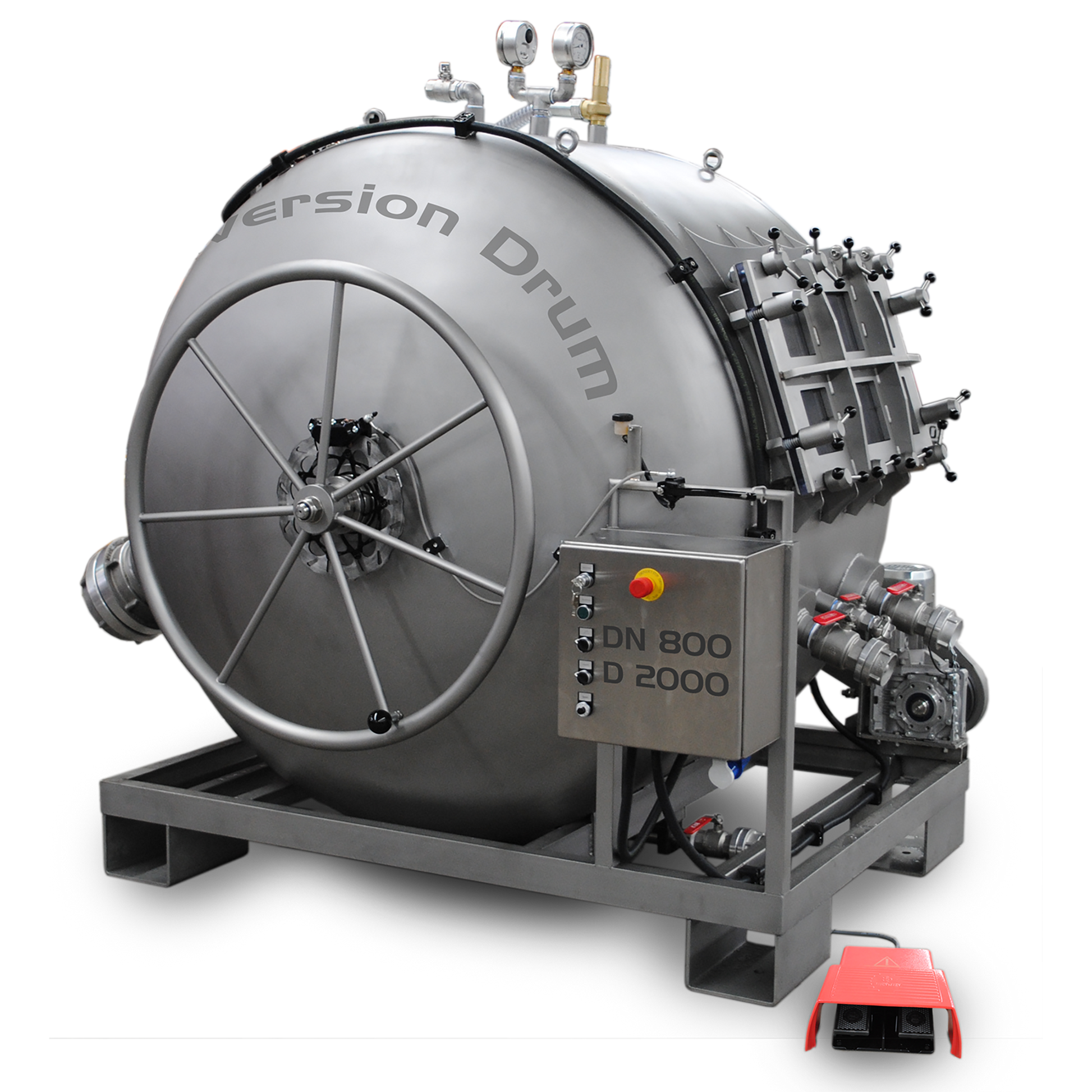

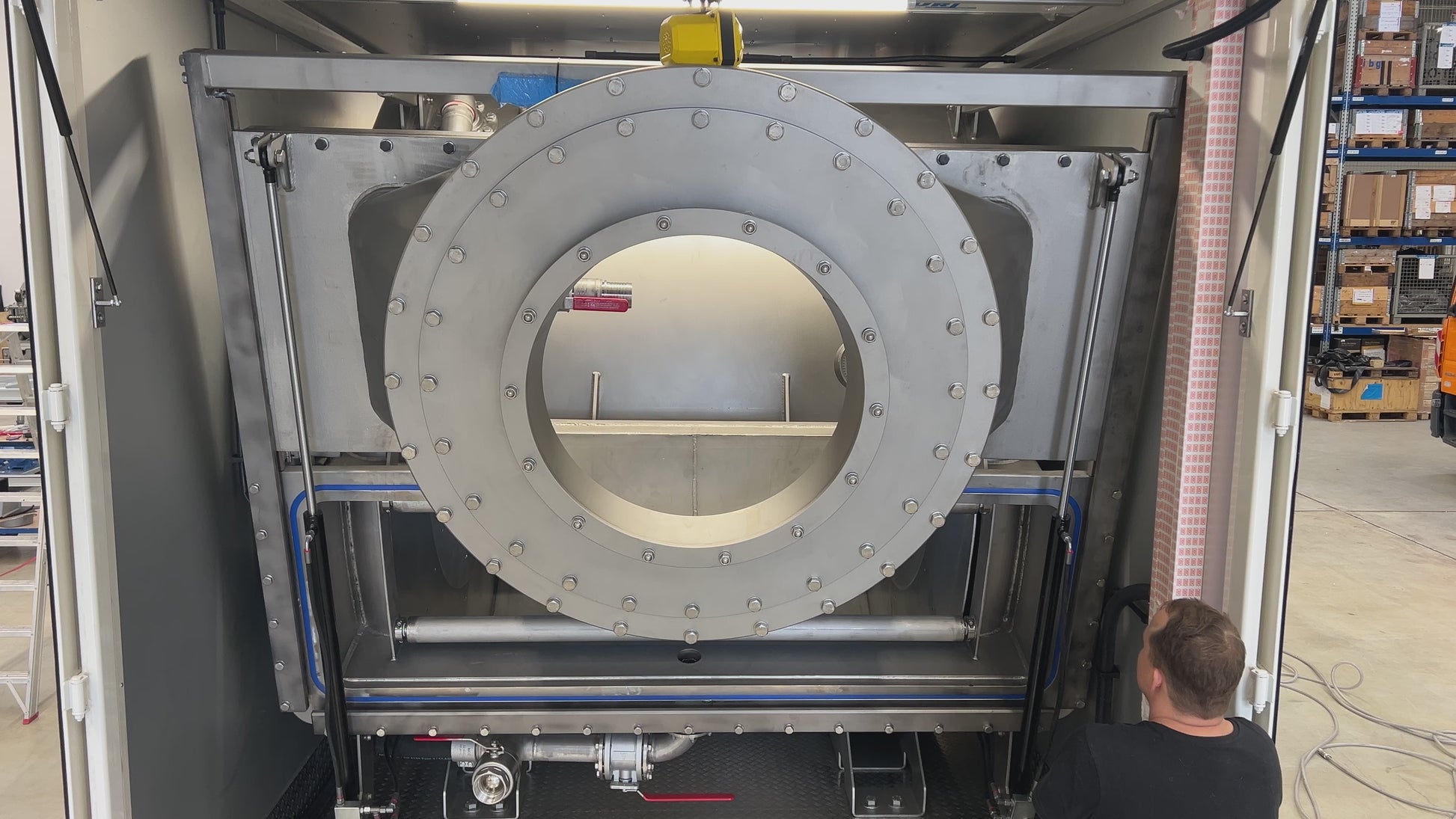

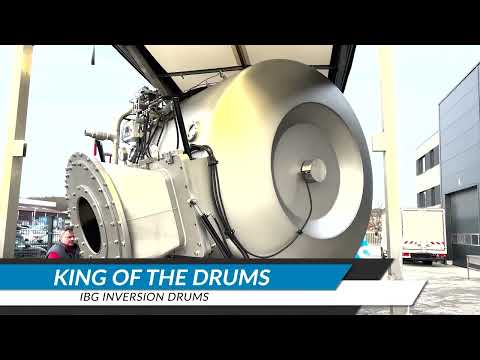

IBG Inversion Drum Unit -Front Face  IBG Inversion Drum - Invertionstrommel

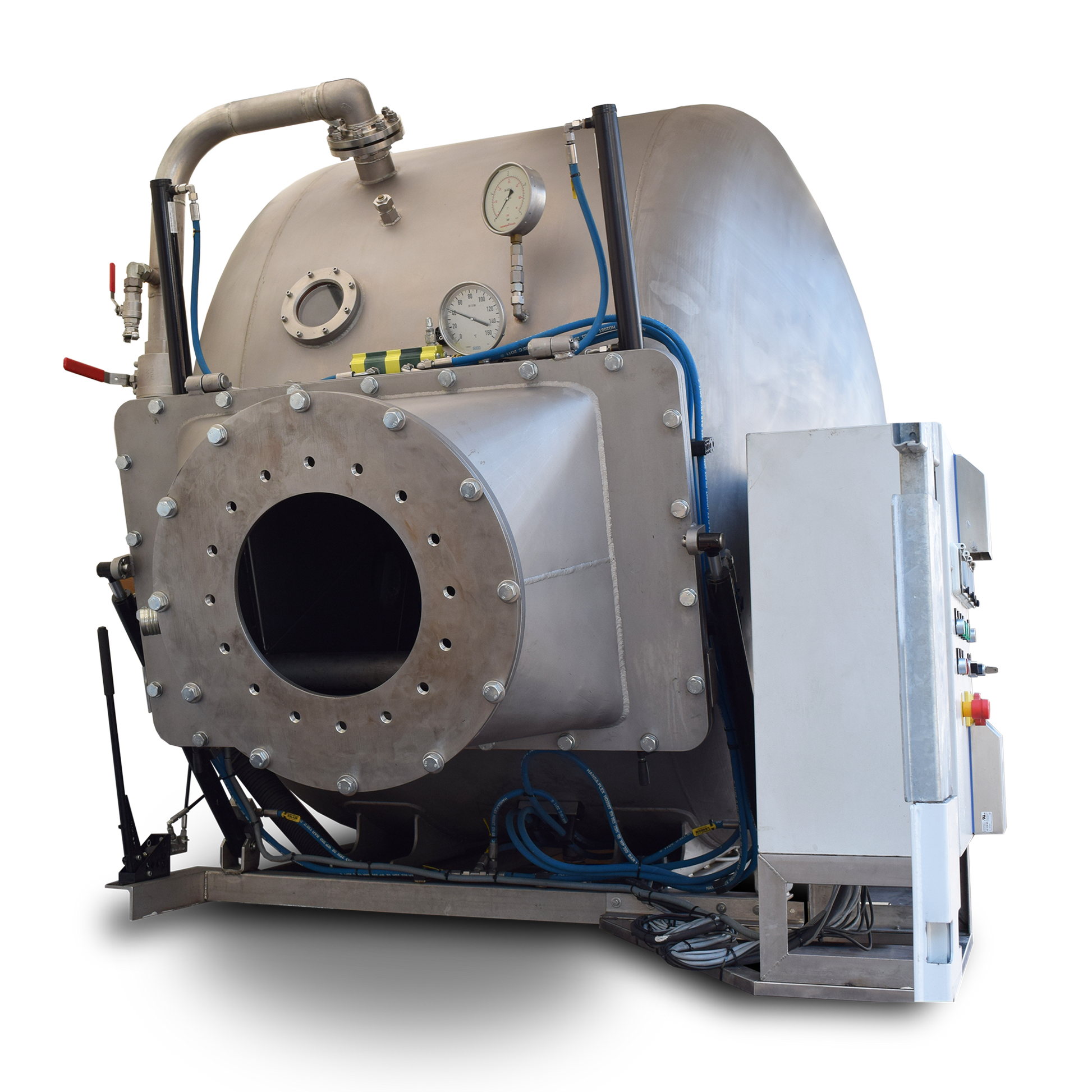

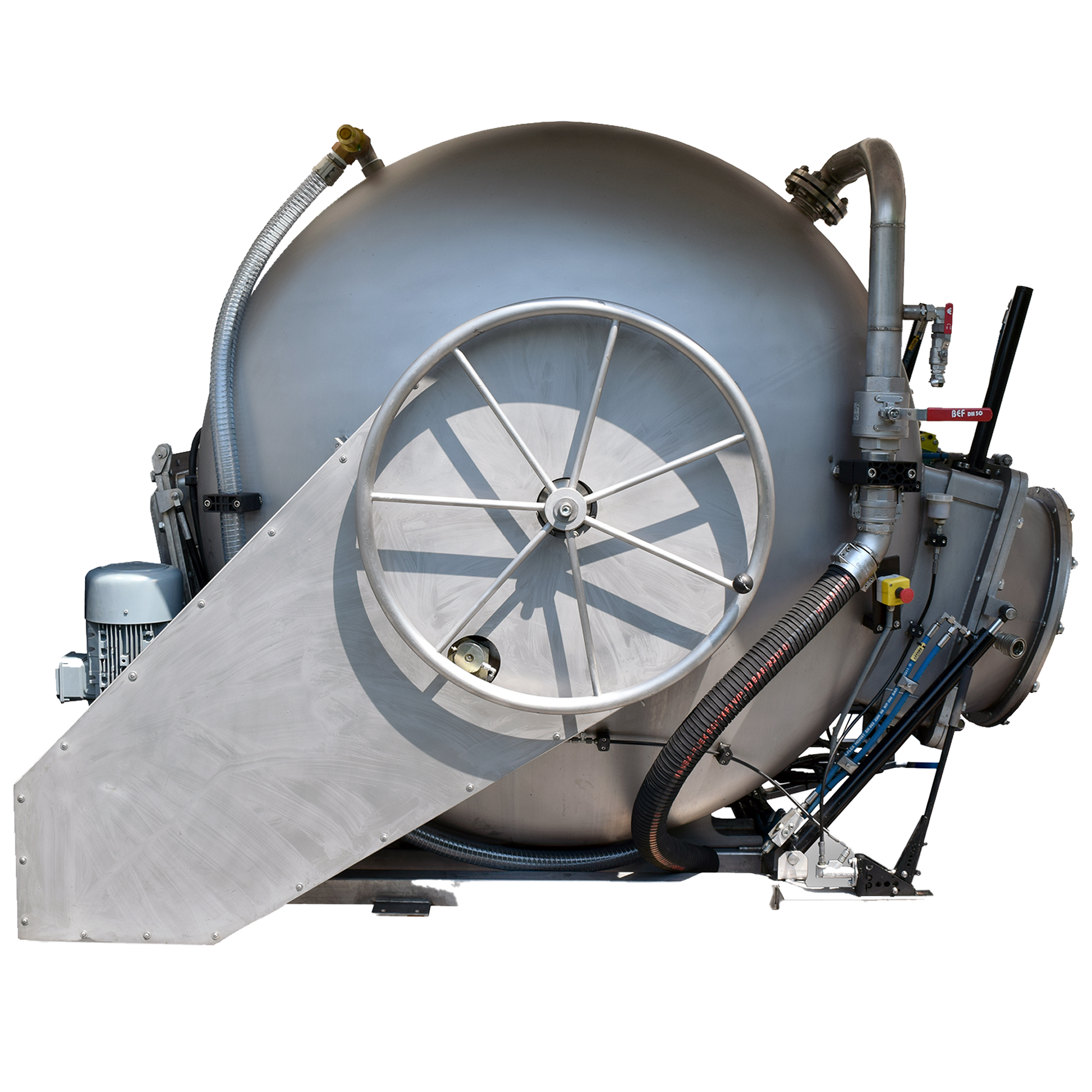

IBG-Inversionstrommeln können eingesetzt werden für die Sanierung von DN 100 - 2.000 mm / 4" bis 80" Rohren eingesetzt werden und sind komplett aus Edelstahl gefertigt. Sie richten sich nach den Kundenwünschen und den Herausforderungen auf der Baustelle. Die Modelle sind daher in verschiedenen Größen und Ausführungen erhältlich.

Technische Normen

Standardkomponenten

- Hochmodernes und vollständig rostfreies Design
- 10 Jahre Garantie auf den Trommelkörper
- 2 Jahre Garantie auf das komplette System
- Mehr als 400 Inversionstrommeln weltweit geliefert.
- Kompakte Bauweise bis zu einem Durchmesser von 3.000 mm (10ft) für Inliner bis zu DN 2.000 (80 inch)
- TÜV-geprüft (Druckbehälter)
- Hydraulischer Antrieb der Welle mit hoher Drehzahl
- Hydraulischer Schnellverschluss der Ladeklappe (TÜV-geprüft). Schließzeit ca. 30 Sekunden
- Pneumatische Abdichtung der Klappe gewährleistet hohe Zuverlässigkeit der Abdichtung
- Elektropneumatisch gesteuerte Ein- und Auslassventile (Druckluft)
- Flanschanschluss für Wasser-/Dampfzufuhr
- Bodenentleerung mit Absperrkugelhahn.
- Sicherheitsventil mit geführtem Medienauslass
- Hydraulisch bewegte Verschlussklappe mit automatischer Verriegelung - Gegeneinander verschiebbare Begrenzungsplatten auf dem Schacht.
- Kabelfernsteuerung mit Not-Aus
- Konusdichtung für Inlineranschluss (100%ige Abdichtung)
- Standardausführung geeignet für Betriebstemperaturen bis zu 130 °C (266 °F).
- Interne/externe Beleuchtung
- Dynamisches Brems- und Haltesystem bis zu 2,5 bar (38 psi) Umkehrdruck

Wahlweise

- Funkfernsteuerung und Kameraüberwachung des Innenraums
- Montagekran ab DN 600
- Schwenksystemvorrichtung +-90° für die INV-Trommel
- Schmierstoff-Sprühanlage
- Kühleinheit
- Anzeige der Inversionslänge
- Ausführung bis zu 5 bar (75 psi) Betriebsdruck
- Ausführung bis zu 180°C (356°F) Betriebstemperatur

 Technische Daten IBG Inversionstrommel DNV > D2000
 pls. note: 1 bar = 14,5 psi

TYPE DN
In ft
TYPE DN
In mm
Max DN Inliner
In inch-mm
Standard-Arbeits-druck
bar
Stromverbrauch
400 V KW
Hydraulische automatische Verriegelungs-vorrichtung Werkstoff Edelstahl TÜV zertifiziert Inliner-Kegel Fixierung
6,5 2000 32 - 800 1,5 or 2,5 8,5
8 2400 48 - 1200 1,5 or 2,5 8,5
8,5 2600 48 - 1200 1,5 or 2,5 10,5
10 3000 48 - 1200 1,5 or 2,5 12

IBG Inversiondrum LF Kapazität(ft) & erwartetes Inliner Gewicht

Inversion drum Type 1600 2000 2400 2600 3000
max Inliner diameter (inch) 20 32 48 48 48
LF-Kapazität (ft) pro Rohwandstärke (mm)
5 525 866 1214 1463 1969
6 459 725 1053 1257 1647
7 387 636 925 1076 1440
8 354 554 817 942 1280
10 285 453 650 774 1027
12 236 387 541 640 863
14 207 325 479 554 751
16 177 295 404 479 646
18 157 259 367 443 584
20 135 236 325 400 541

Erwatetest Inlinergewicht (Filz; Harz + Beschichtung)
Inversion drum Type 1600 2000 2400 2600 3000
Max Inliner-Durchmesser Zoll 20 32 48 48 48

Lbs.
5 2178 8527 12346 14193 19506
6 2394 8620 12496 14736 19584
7 2438 8777 12875 14758 19676
8 2562 8955 12888 14797 20183
10 2588 8982 12782 15088 20474
12 2560 9109 12679 14996 20512
14 2421 9085 12608 15097 20750
16 2368 9083 12540 15304 20816
18 2326 9035 12452 15538 20860
20 2297 9145 12399 15554 21182
